一、总体介绍

QuikSep SC简易层析系统设计全面符合cGMP，采用德国QuattroFlow隔膜泵，控制界面采用彩色触摸屏，显示泵速等信息，可根据用户定制需求，采用灵活多变的配置，可采集多达8路模拟信号，由专用软件进行控制。

二、产品特点

1）系统主界面

主界面直观形象，便于操作，其分为系统功能区、过程控制区及状态显示区，实时记录参数变化，并生成图谱。



2）多种控制模式

    调速模式：当没有连接流量计时，系统一般运行该模式，输入泵速百分比，即可实现流量的随意调节。

    恒流模式：若连接流量计，则可以选择该模式，通过流量计的反馈，从而精确控制系统的流量。
    恒压模式：若连接压力传感器，则可设定恒压模式，通过压力传感器的实时反馈，精确控制压力，从而缩短工艺时间、节省人工成本，提高工艺的可控性和可重复性，且有效降低安全风险。



3）多达8路传感器采集通道

系统提供8路传感器通道，可接受4~20mA及-10V~+10V的信号输入，可连接绝大部分类型的传感器，比如：压力、温度、流量、电导、pH、UV等。

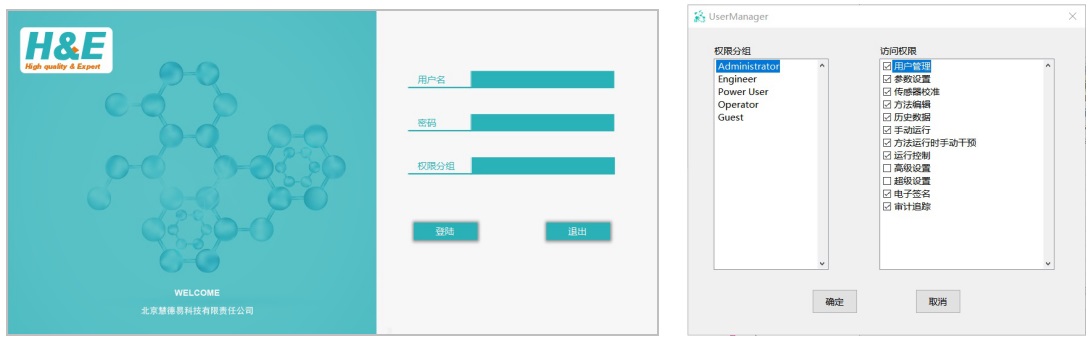

4）权限管理功能

系统采用五级用户管理权限，可对用户权限进行自定义分配，并可在运行中更换用户（便于交接班）。

5）审计追踪及电子签名功能

完善的审计追踪及电子签名功能，符合cGMP法规要求。



6）结果分析及数据存储功能

实时保存数据，即使断电，数据也不会丢失；可对图谱进行柱效分析，并可手动调节基线；实时记录系统日志及方法信息，并可进行曲线对比，便于追溯。



7）可自定义生成PDF报告

通过向导，可方便生成规范的层析结果报告，便于拷贝及数据整理。

三、主要器件

1）隔膜泵

低剪切力，输送生物活性物质不失活；无脉冲，噪声小；故障率低；多种规格可选：可根据实际需要，选择最大流速为1 L/min、3 L/min、10 L/min、20 L/min等各种规格。



2）四通阀

系统采用手动四通阀控制流路，可切换柱位的正向、反向和旁路，以及气泡陷阱的在线和旁路。四通阀接液材质为PTFE和316L不锈钢。



3）检测器

UV检测器采用进口器件，单波长（280nm）或可变双波长，保证良好的精度及稳定性。

压力传感器采用国际知名品牌，精度高，可为填料和系统泵提供完善的保护。

pH/电导采用国际知名品牌，可进行在线校准。
